Beschrieb
Beschrieb
Infolge unterschiedlicher thermischer Verhältnisse zwischen Innen- und Aussenbereich bei Gebäuden jeglicher Art liegen unterschiedliche Dichteverhältnisse der Luft vor. Dieser Dichteunterschied der Luft strebt entsprechend physikalischer Gesetze einen Ausgleichszustand an. Es kommt somit zu Luftmassenströmungen, die sich insbesondere in Öffnungsbereichen bemerkbar machen. Durch ein Luftschottsystem kann dieser Problematik effizient entgegengewirkt werden.
Aufbau
Je ein senkrecht stehendes Modul ist seitlich von der Öffnung befestigt. Dank beidseitiger Platzierung wird die Luftstromstrecke halbiert, bei signifikant gesteigertem Wirkungsgrad. Durch einstellbare Ausblaswinkel wird gezielt gegen ein- oder austretende Kalt- oder Warmluft geblasen. Die geräuscharmen Ventilatoren befinden sich direkt in den Modulen, sodass auf externe Lüftungsaggregate verzichtet werden kann. Für angenehme Temperaturen im Öffnungsbereich werden die Module mit Heizregistern ausgestattet.
Material
Senkrecht stehende Gehäusekonstruktion aus Stahlblech oder optional in Edelstahl erhältlich.
Beschichtung
Alle Module sind pulverbeschichtet, lackiert in der Farbe Ihrer Wahl.
Betriebsarten
Betriebsarten
- Handbetrieb; Manuelle Ein- und Ausschaltung.
- Torkontaktsteuerung; Beim Öffnen des Tores erfolgt die Einschaltung auf die vorgewählte Ventilatorstufe.
- Heizung; Heizregister sind einstufig zuschaltbar.
- Nachlaufzeit; Dadurch wird erreicht, dass die Anlage nach dem Schliessen des Tores, bis zu 300 Sekunden eingeschaltet bleibt.
- Wochenschaltuhr; Ein- und Aus-Schaltzeiten frei programmierbar.
- Für die Ansteuerung über eine bauseitige DDC bzw. GLT stehen ein Freigabekontakt und potentialfreie Betriebs- und Störmeldungen zur Verfügung.
Steuerung
Für die unterschiedlichen Anforderungen an ein Luftschottsystem, haben wir verschiedene Grundausführungen entwickelt.
- Basic; Für den durchschnittlichen Einsatzbereich konzipiert.
- Comfort; Entwickelt für den Dauereinsatz, komplette Steuereinheit in externem Steuerkasten.
Mehrsprachige menügeführte elektronisches Bediengerät für Luftschottsysteme. Die Bedienung erfolgt mittels Touch-Display. Im Farbdisplay sind die jeweiligen Betriebszustände, Datum, Uhrzeit, Raumtemperatur und Fehlermeldungen ersichtlich.
Ventilatoren
Mehrere geräuscharme Radialventilatoren erzeugen eine konstante Luftverteilung und somit einen hohen Wirkungsgrad. Energiesparende Ausführung mit EC-Motoren, die im Teillastbetrieb einen 85% höheren Wirkungsgrad erreichen als herkömmliche Motoren.
Funktionen
Temperaturschutz
Effiziente Reduktion der ab- und einströmenden Kalt- und Warmluft bei geöffnetem Durchgang.

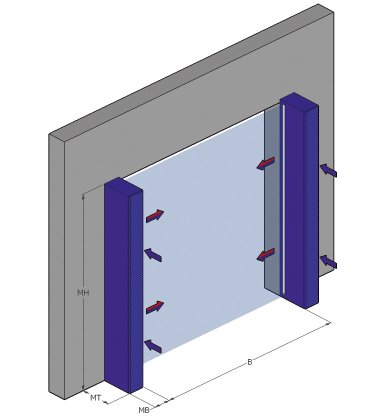

Zeichnung
