Industrie IS

Betriebsarten

Beschrieb

Inertgase werden verwendet, um den in der Luft enthaltene Sauerstoff von bestimmten chemischen Reaktionen fernzuhalten und den Sauerstoffanteil zu reduzieren oder ganz zu verdrängen. So wird eine Explosion oder Verbrennung verhindert. Durch die Erzeugung eines Luftstroms im Öffnungsbereich wird effizient gegen den Austausch von Inertgas und Normalluft abgeschottet.

Aufbau

Je ein senkrecht stehendes Modul ist seitlich von der Öffnung befestigt. Dank beidseitiger Platzierung wird die Luftstromstrecke halbiert, bei signifikant gesteigertem Wirkungsgrad. Durch einstellbare Ausblaswinkel wird gezielt gegen das Austreten von Inertgas und das Eintreten von Normalluft geblasen. Die geräuscharmen Ventilatoren befinden sich direkt in den Modulen, sodass auf externe Lüftungsaggregate verzichtet werden kann.

Material

Senkrecht stehende Gehäusekonstruktion aus Stahlblech oder optional in Edelstahl erhältlich.

Beschichtung

Alle Module sind pulverbeschichtet, lackiert in der Farbe Ihrer Wahl.

Betriebsarten

Betriebsarten

  • Handbetrieb; Manuelle Ein- und Ausschaltung.
  • Torkontaktsteuerung; Beim Öffnen des Tores erfolgt die Einschaltung auf die vorgewählte Ventilatorstufe.
  • Heizung; Heizregister sind einstufig zuschaltbar.
  • Nachlaufzeit; Dadurch wird erreicht, dass die Anlage nach dem Schliessen des Tores, bis zu 300 Sekunden eingeschaltet bleibt.
  • Wochenschaltuhr; Ein- und Aus-Schaltzeiten frei programmierbar.
  • Für die Ansteuerung über eine bauseitige DDC bzw. GLT stehen ein Freigabekontakt und potentialfreie Betriebs- und Störmeldungen zur Verfügung.

Steuerung

Für die unterschiedlichen Anforderungen an ein Luftschottsystem, haben wir verschiedene Grundausführungen entwickelt.

  • Basic; Für den durchschnittlichen Einsatzbereich in Trockenräume konzipiert.
  • Comfort; Entwickelt für den industriellen Dauereinsatz, komplette Steuereinheit in externem Steuerkasten.
  • Premium; Höchste Ansprüche für Nass- und Tiefkühlräume, besten Schutz im Modul sowie externe Steuerung gegen Feuchtigkeit.

Mehrsprachige menügeführte elektronisches Bediengerät für Luftschottsysteme. Die Bedienung erfolgt mittels Touch-Display. Im Farbdisplay sind die jeweiligen Betriebszustände, Datum, Uhrzeit, Raumtemperatur und Fehlermeldungen ersichtlich.

Ventilatoren

Mehrere geräuscharme Radialventilatoren erzeugen eine konstante Luftverteilung und somit einen hohen Wirkungsgrad. Energiesparende Ausführung mit EC-Motoren, die im Teillastbetrieb einen 85% höheren Wirkungsgrad erreichen als herkömmliche Motoren.

Anfahrschutz

Vermeiden Sie Anfahrtsschäden an Luftschottmodulen durch einen speziell angepassten Anfahrtsschutz (keine Luftstrahlbeeinflussung). Mehrfach abgekantete Ausführung aus Stahlblech 10mm und einer Gesamthöhe von 800mm. Beschichtung feuerverzinkt und pulverbeschichtet in Rapsgelb RAL 1021 oder optional in Edelstahl erhältlich.

Funktionen

Inertisierungsschutz

Effiziente Reduktion des abströmenden Inertgases und der einströmenden Normalluft bei geöffnetem Durchgang.

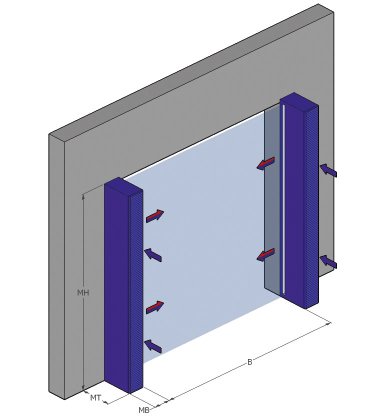

Zeichnung
