Beschrieb
Beschrieb
Die Vorsatzrampe ist ein komplettes Verladesystem, die als selbsttragende Einheit vor die Toröffnung montiert wird. Sie enthält eine hydraulische Überladebrücke mit Vorschub und seitliche Trittflächen, die auf der Unterseite verstärkt sind. Die Vorsatzrampen bietet unterschiedliche Anstellwinkel (45°, 60°, 75°, 90°, 105°, 120°, 135°) zur Gebäudefront an. Mit der neu entwickelten Stufenversion der Vorsatzrampe wird das Andocken von verschiedensten LKW-Typen ermöglicht, bei denen die Ladehöhe der Fahrzeuge niedriger ist als die Rahmenhöhe der Verladestelle. Diese Version ermöglicht ein problemloses Öffnen der Fahrzeugtüren im angedockten Zustand.
Material
- Konstruktion aus Stahl und Plateau mit Tränenblech.
Beschichtung
- Alle Stahloberflächen der Rahmenprofile und Plateau sind feuerverzinkt. Dies bietet höchstmöglichen Schutz gegen Witterungs-, chemisch, mechanische und Korrosionseinflüsse. RAL-Farbe nach Wahl.
- Alle Stahloberflächen der Rahmenprofile und Plateau lackiert in RAL-Farbe nach Wahl.
Betriebsarten
Betriebsarten
- Elektrohydraulisch Steuerung, Heben der Rampe und Fortfahren der Vorschublippe mit gedrücktem Schalter. Autotaster bewegt die Rampe durch kurzes Antippen in die Ruhestellung.
Steuerung
- Elektronische Steuerung mit Statusanzeigen über Display der Betriebs- und Fehleranzeige.
Bedienung
- Hauptschalter
- Taster „Heben“ zum Anheben des Plateaus in die gewünschte Höhe.
- Taster „Vorfahren“ zum Vorfahren des Vorschubes und Positionierung auf die Ladefläche.
- Taster „Auto“ Autotaster bewegt die Überladebrücke in die Ruhestellung.
- Taster „Torbedienung“ Rampen und Torbedienung auf einer Steuerung.
- Anschlussmöglichkeit für Radkeil, Fahrzeugerkennung, Ampelanlage, Verladeleuchte, pneumatischer Torabdichtung und Torverriegelung.
Funktionen
Abstand
Lücke zwischen Gebäude und dem Fahrzeug schliessen.
Höhe
Ausgleich des Höhenunterschieds zwischen LKW und Gebäude.

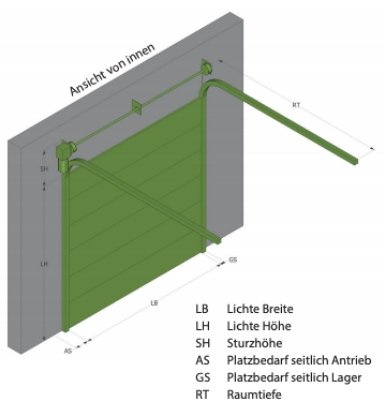

Zeichnung
